シミュレーション解析

電子回路設計経験者による細やかな検証

電子回路設計経験者による、プリレイアウト解析ツール“LineSim”を使用し回路図レベルでのシミュレーションを行い、配置・配線の理想値を解析しそれを元に基板設計を実施することが可能です。

また配線後に基板解析ツール“BoardSIM”にてオーバーシュートアンダーシュート、グリッチング、リンギングクロストークタイミングなどの信号波形を確認し問題が発生した場合は改善／対策の提案、ダンピング抵抗の最適化致します。

レイアウト前の初期段階からレイアウト後の検証段階まで、全ての設計過程を通して、HyperLinxにより高速PCBの問題に対応する事が可能となります。

シミュレーション解析

  • 伝送線路シミュレーション
  • トポロジーシミュレーション
  • EMCノイズ解析シミュレーション

シミュレーション実施によるメリット

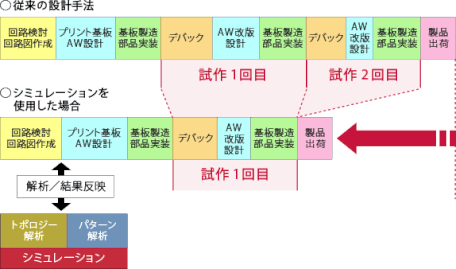

シミュレーション解析を行うことで、デバック、AW改版の期間を大幅に短縮することができ、場合によっては基板の試作回数を減らすこともできます。弊社では豊富なノウハウの蓄積により、AW（アートワーク）設計期間の短縮も可能です。

  • 不具合解析の時間短縮
  • 大幅な基板改版／変更の回避
  • 部品変更／追加の低減
  • 試作回数の低減
  • 設計検証期間の短縮
  • トータルコストダウン！！
